薄壁球軸承安裝技術規范

一、薄壁軸承安裝特性

1. 結構敏感性
   薄壁球軸承的截面厚度僅為同尺寸標準軸承的1/3-1/5，軸系配合公差需精確控制±0.025mm以內。安裝后軸承會復現支撐結構的幾何形位，要求軸頸圓度≤IT5級，軸承座平面度≤0.01mm/m。

2. 熱變形補償
   在溫差超過30℃的工況下，需預留軸向膨脹補償量δ=α×L×ΔT（α為線膨脹系數，L為軸長，ΔT為溫差）。建議采用浮動端設計，補償量應≥0.2mm。

二、軸承選型與配置方案

1. 徑向型（C型）
   ? 純徑向載荷應用
   ? 雙支承配置時，固定端軸承軸向預緊量0.02-0.05mm，浮動端預留0.1-0.3mm軸向間隙




2. 四點接觸型（X型）

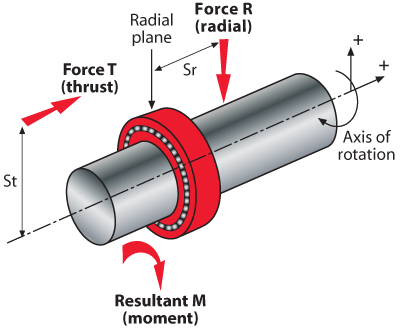

   ? 復合載荷工況（徑向+雙向軸向+力矩）

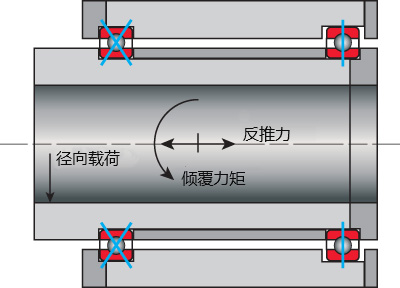

   ? 雙支承配置應采用X型+C型組合，禁止雙X型配置
   ? 典型安裝扭矩≤5N·m（φ50mm規格）

3.


4. 角接觸型（A型）

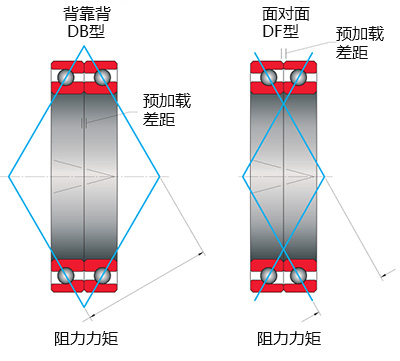

   ? 成對使用背對背（DB）或面對面（DF）配置
   ? 預緊力分級：輕預緊（0.03-0.08mm）、中預緊（0.08-0.15mm）、重預緊（0.15-0.25mm）
   ? 軸向剛度比徑向型高40-60%

5.


三、關鍵安裝工藝

1. 配合公差控制
   ? 軸徑公差：h5-h7
   ? 座孔公差：H6-H7
   ? 過盈量計算公式：δ=(0.0005~0.001)×d（d為公稱直徑）

2. 裝配工藝規范
   ? 熱裝加熱溫度：80-120℃（油浴）
   ? 冷裝冷卻溫度：-30~-50℃（液氮）
   ? 壓裝速度≤5mm/s，壓力≤500N（φ50mm規格）

3. 預緊力調整
   ? 雙螺母鎖緊法：分三次交替緊固，扭矩梯度20%-50%-100%
   ? 墊片調整法：每組墊片厚度差0.02mm
   ? 波形彈簧預緊：剛度系數10-50N/mm

四、檢測與調試

1. 游隙檢測
   ? 徑向游隙：使用塞尺測量，允許偏差±0.01mm
   ? 軸向游隙：千分表測量，重復定位精度≤0.005mm

2. 運行測試
   ? 空載磨合：階梯增速（500-1500-3000rpm），各檔運行30min
   ? 溫升監控：軸承外圈溫度≤環境溫度+35℃
   ? 振動檢測：速度有效值≤1.8mm/s（ISO10816標準）

五、潤滑管理

1. 油脂填充量
   ? 開式軸承：填充率30-40%
   ? 密封軸承：出廠預填鋰基脂（NLGI 2級）

2. 補充周期
   ? 常規工況：2000-4000小時
   ? 高速工況（＞60%極限轉速）：800-1500小時
   ? 計算公式：T=14×10^6/(n×d^0.5) （T為小時，n為rpm，d為內徑mm）

六、失效預防措施

1. 常見失效模式
   ? 微動磨損：接觸面相對滑動＞5μm時發生
   ? 電蝕損傷：軸電壓＞0.5V需采取接地措施
   ? 塑性變形：接觸應力＞1800MPa時產生

2. 防護方案
   ? 密封結構：IP54防護等級以上
   ? 表面處理：DLC涂層（摩擦系數＜0.1）
